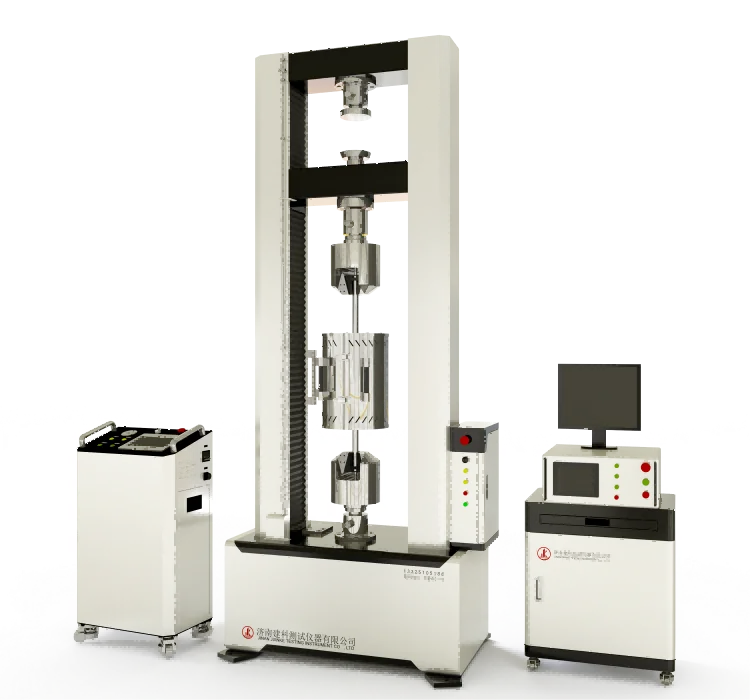

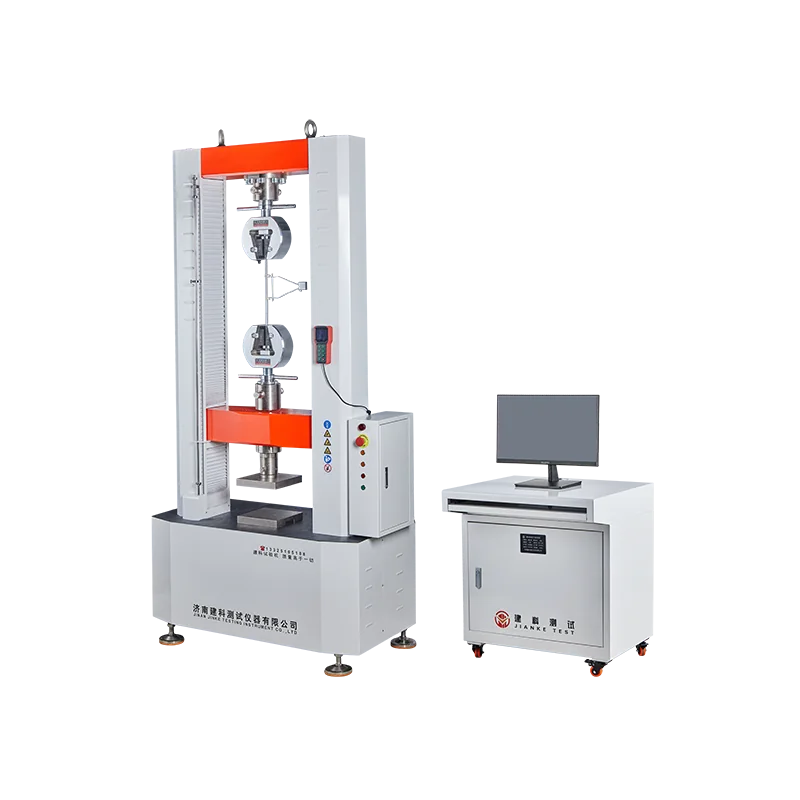

产品名称： 微机控制电子万能试验机
产品型号：WDW-100/WDW-200/WDW-300
产品功能：用于最大100KN/200KN/300kN以下的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学试验。选择不同的测试夹具，完成金属材料和非金属材料的力学性能测试。
基于标准：
GB/T 16491 电子万能试验机
GB/T 2611 试验机通用技术要求
JJG 139 拉力、压力和万能试验机
JJG 475电子万能试验机
GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法
GB/T 232 金属材料弯曲试验方法
GB/T 7314 金属材料室温压缩试验方法
GB/T 1040 塑料拉伸性能的测定
GB/T 1041 塑料压缩性能的测定
GB/T 9341 塑料弯曲性能的测定
GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形、月牙形试样）
GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
未详细列出，可随意添加
高强度光轴固定上梁与工作台面，形成高刚性门式框架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+简单的螺母锁紧，操作方便；
增加引伸计和位移计，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制测试过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有轮子/可调调平脚，方便设备放置和后期调节；
模块化电气控制箱，方便故障排除；
试验力过载保护、安全限位保护、过流过压保护、指示灯操作状态提示、语音操作提示，并设计急停开关；
|
1 |
最大试验力 |
100KN |
200KN |
300KN |
|
2 |
测试机器精度等级 |
0.5class |
||
|
3 |
负载测量范围 |
0.4%～100%FS |
||
|
4 |
相对指示错误 |
±0.5% |
||
|
5 |
测试力分辨率 |
1/±500000FS（整个范围不变） |
||
|
6 |
变形测量范围 |
0.2%～100% |
||
|
7 |
强制控制速率范围 |
0.005%～5%FS/S |
||
|
8 |
力控速率精度 |
速率<0.05%FS在此速率下，设定值±1%以内； 比率≥0.05%FS在此比率下，设定内±0.5%值； |
||
|
9 |
变形率范围 |
0.005～5%FS/s； |
||
|
10 |
变形率精度 |
比率<0.05%FS/s，该组值±1%最大值； 率≥0.05%FS/s时，该组值±0.5%最大值； |
||
|
11 |
最大位移速度 |
500mm/min |
||
|
12 |
位移速度精度 |
设定值±0.2%最大值； |
||
|
13 |
恒定力、变形和位移控制范围 |
0.5%～100%FS |
||
|
14 |
恒力、变形和位移控制精度 |
设定值≥10%FS时，设定值±0.5%最大值 设定值＜10%FS时，设定值的±1%最大值 |
||
|
15 |
最大列间距 |
550mm |
600mm |
600mm |
|
16 |
最大十字头旅行 |
800mm |
800mm |
800mm |
|
17 |
电源 |
～220V±10% 50Hz（需可靠接地） |
||
|
18 |
机器功率 |
2200W |
||
|
19 |
主机尺寸（长 × W × H） |
≈1020*570*2200mm |
≈1150*600*2300mm |
≈1150*600*2300mm |
|
20 |
控制柜尺寸（长 × W × H） |
≈700x600x750mm |
||
|
21 |
主要单位重量 |
≈1200kg |
≈1500kg |
≈1500kg |
|
22 |
控制柜重量 |
大约30kg |
