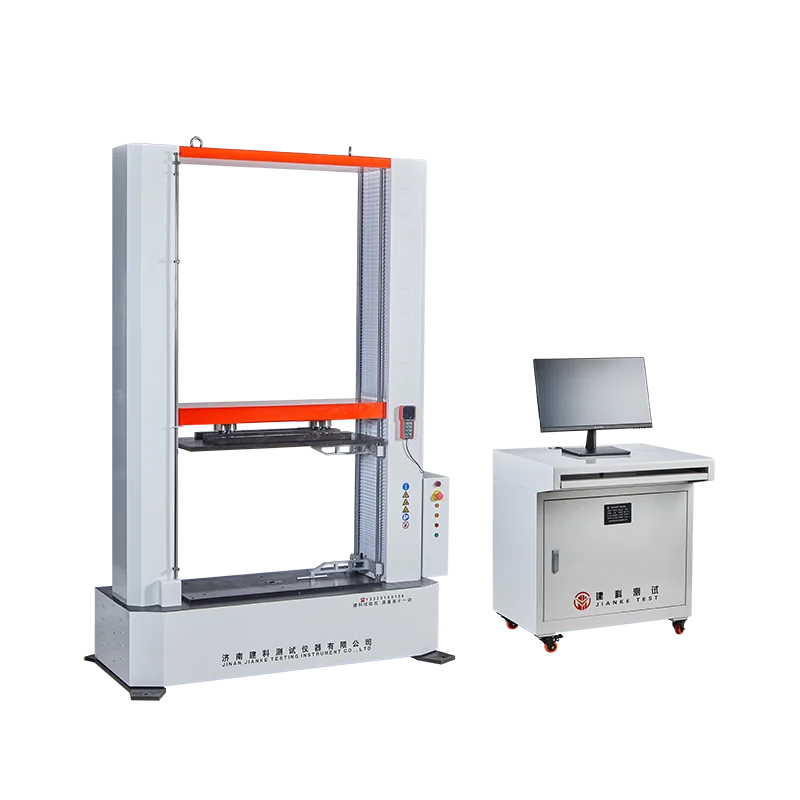

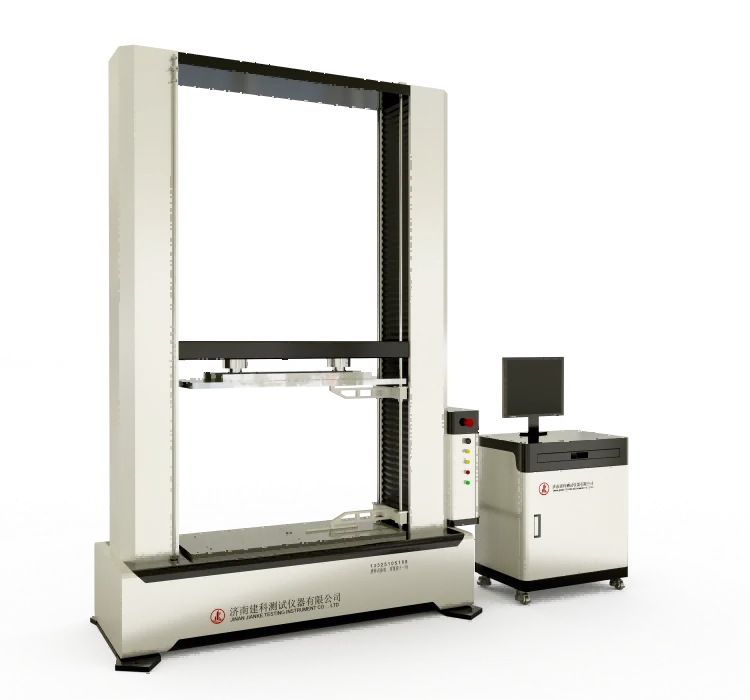

微机控制环刚度、环柔度试验机

产品名称：微机控制环刚度、环柔度试验机
产品型号：WDW-50HW-1500/ WDW-100HW-1500

产品功能：用于公称直径DN≤1500mm（可定制高度）的管道；各种金属、非金属、复合材料、异型管材的环刚度试验、环柔度试验、压扁试验、均匀载荷、蠕变比试验连续试验（1000h/42d）、挠度水平等力学性能指标的检测和研究。

依据标准：
GB/T 16491电子万能试验机
GB/T 2611试验机通用技术要求
JJG 139拉伸、压力、万能试验机
JJG 475 电子万能试验机
GB/T 9647 热塑性塑料管材环刚度的测定
GB/T 18042 热塑性塑料管材蠕变率试验方法
GB/T 18477.1~3 埋地排水用未增塑聚氯乙烯（PVC-U）结构壁管材系统
GB/T 21238 玻璃钢砂管道
CJ/T 270 聚乙烯塑钢缠绕排水管
JT/T 529 预应力混凝土桥梁用塑料波纹管
JG 225 预应力混凝土用金属波纹管
GB/T 18742.1 冷热水用聚丙烯管道系统
GB/T 2918 塑料试件调质和试验标准环境
GB/T 8806 塑料管道尺寸测量方法
GB/T 19472.1～2 埋地用聚乙烯（PE）结构壁管道系统
EN 13476-1 非承压埋地排水、排污用热塑性塑料管道系统
ISO 9969 热塑性塑料管道环刚度的测定
未详细列出，可随意添加

高强度光轴将上横梁与工作台面固定，形成高刚性门架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+ 简单的螺母锁紧，操作方便；
增加引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制试验过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有滚轮/可调调平脚，方便设备放置和后期调整；
模块化电气控制箱，方便故障排除；
试验力过载保护，安全限位保护，过流过压保护，指示灯操作状态提示，语音操作提示，并设计急停开关；

1	最大测试力	50kN	100kN
2	测试机器精度等级	0.5class
3	负载测量范围	0.5%～100%FS
4	相对指示错误	±0.5%
5	测试力分辨率	1/±500000FS（全程恒定）范围）
6	变形测量范围	0.2%～100% FS
7	强制控制速率范围	0.005%～5%FS/S
8	强制控制速率准确度	速率＜0.05%F在此速率下，±1%在设定值内；速率≥0.05%F在此速率下，±0.5%在设定值内；
9	变形率范围	0.005～5%FS/s；
10	变形率精度	比率<0.05%FS/s时，设定值±1%最大值；速率≥0.05%FS/s时，设定值的±0.5%最大值；
11	位移速度范围	0.01～500mm/min；
12	位移速度精度	设定值的±0.2%最大值；
13	恒定力、变形和位移控制范围	0.5%～100%FS
14	恒力、变形和位移控制准确度	设定值≥10%FS时，设定值的±0.5%最大值设定值10%FS时，设定值±1%最大值
15	有效测试宽度	1100mm
16	最大十字头行程	1700mm（可自定义高度）
17	内部变形测量范围	180-1500mm（可自定义高度）
18	电源	～220V±10% 50Hz（需可靠接地）
19	机器功率	750W	2200W
20	主体尺寸(L × W × H)	≈1650x900x2500mm	≈1650x900x2600mm
21	控制柜尺寸（长 × W × H）	≈700600750mm
22	主要单位重量	≈1200kg	≈1500kg
23	控制柜重量	≈30公斤
