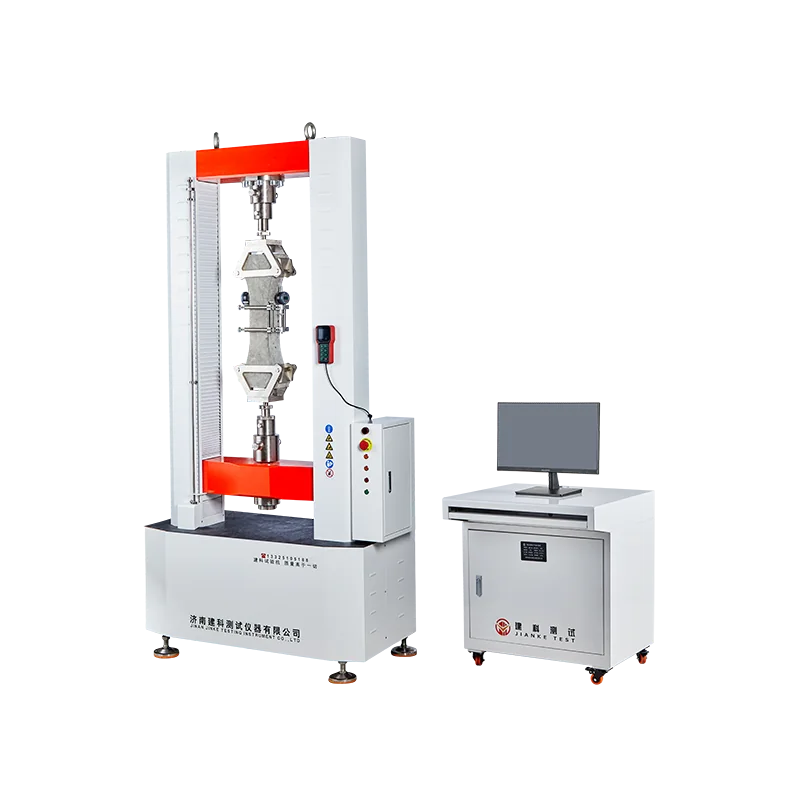

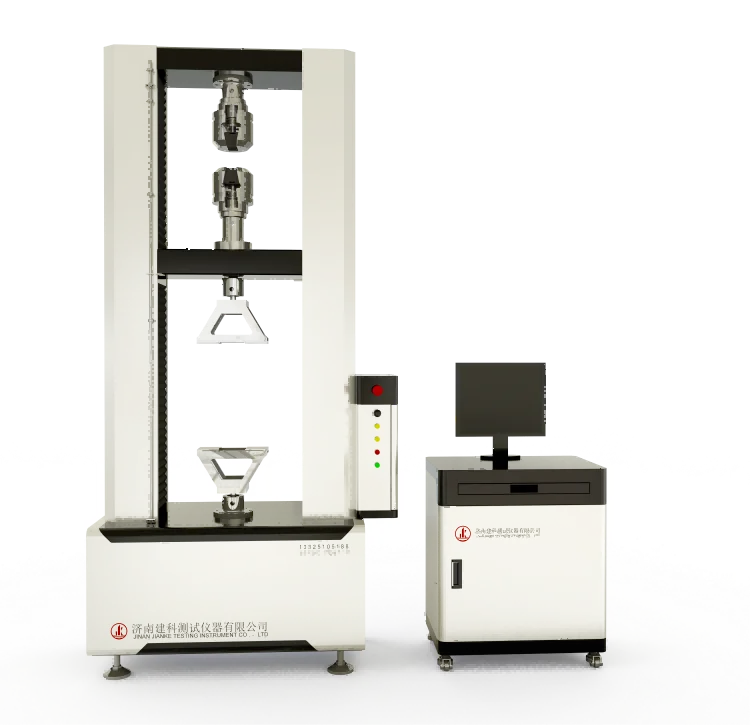

微机控制混凝土极限拉力试验机

产品名称：微机控制混凝土极限拉力试验机
产品型号：WDW-100L/WDW-200L

产品功能：测定混凝土的轴向抗拉强度、极限拉力值和拉伸弹性模量。绘制混凝土轴向拉荷载-位移曲线和轴向拉应力-应变曲线，求出破坏应力割线弹性模量，测定混凝土拉伸弹性模量。

依据标准：
GB/T 16491电子万能试验机
GB/T 2611试验机通用技术要求
JJG 139拉压万能试验机
JJG 475电子万能试验机试验机
SL 352 水工混凝土试验规程
GB/T 50081 混凝土物理性能标准试验方法
DL/T 5150 水工混凝土试验规程
CECS 13 纤维混凝土标准试验方法
T/CBMF 37 超高性能混凝土基本性能及试验方法
未详细列出，可随意补充

高强度光轴将上横梁与工作台面固定，形成高刚性门架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+ 简单的螺母锁紧，操作方便；
增加引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制试验过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有滚轮/可调调平脚，方便设备放置和后期调整；
模块化电气控制箱，方便故障排除；
试验力过载保护，安全限位保护，过流过压保护，指示灯操作状态提示，语音操作提示，并设计急停开关；

1	最大测试力	100kN	200KN
2	测试机器精度等级	0.5class
3	负载测量范围	0.4%～100%FS
4	相对指示错误	±0.5%
5	测试力分辨率	1/±500000FS（全程恒定）范围）
6	变形测量范围	0.2%～100% FS
7	强制控制速率范围	0.005%～5%FS/S
8	强制控制速率准确度	速率＜0.05%F在此速率下，±1%在设定值内；速率≥0.05%F在此速率下，±0.5%在设定值内；
9	变形率范围	0.005～5%FS/s；
10	变形率精度	比率<0.05%FS/s时，设定值±1%最大值；速率≥0.05%FS/s时，设定值的±0.5%最大值；
11	最大位移速度	500mm/min；
12	位移速度精度	设定值的±0.2%最大值；
13	恒定力、变形和位移控制范围	0.5%～100%FS
14	恒力、变形和位移控制准确度	设定值≥10%FS时，设定值的±0.5%最大值设定值10%FS时，设定值±1%最大值
15	有效测试宽度	600mm
16	测试空间	1100mm
17	电源	220V±10% 50Hz（需可靠接地）
18	机器功率	2200W
19	主体尺寸(L × W × H)	≈11506002300mm	≈12006502400mm
20	控制柜尺寸（长 × W × H）	700x600x750mm
21	机器粗细	≈1200kg	≈1300kg
22	控制柜重量	≈30公斤
