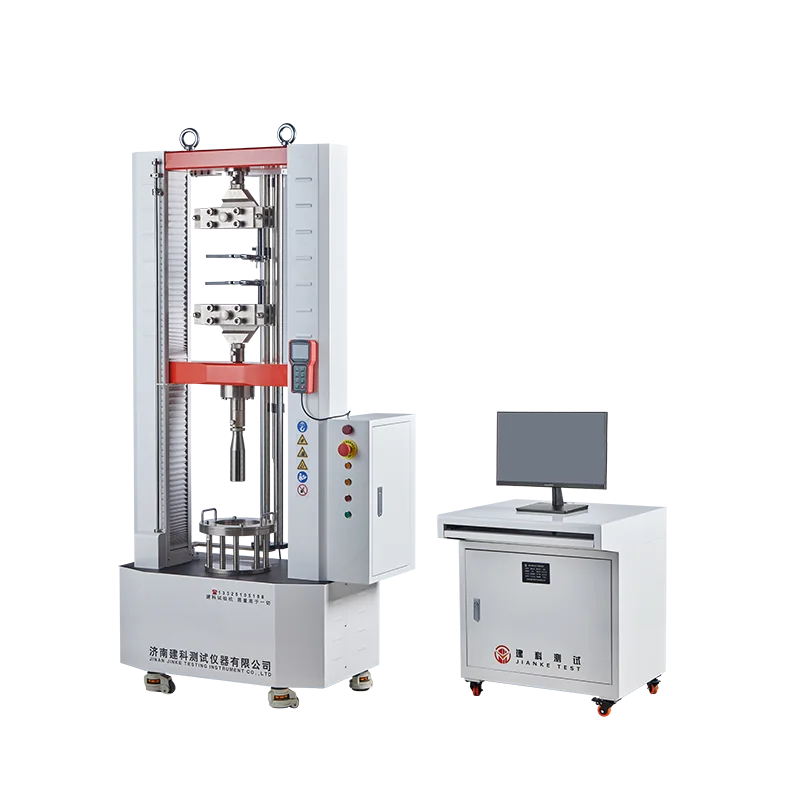

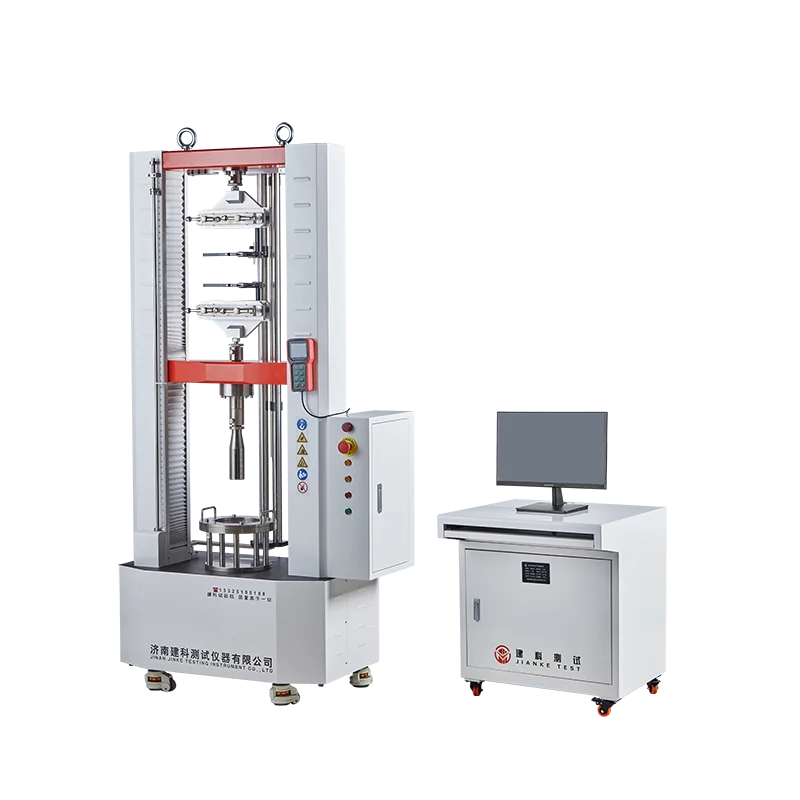

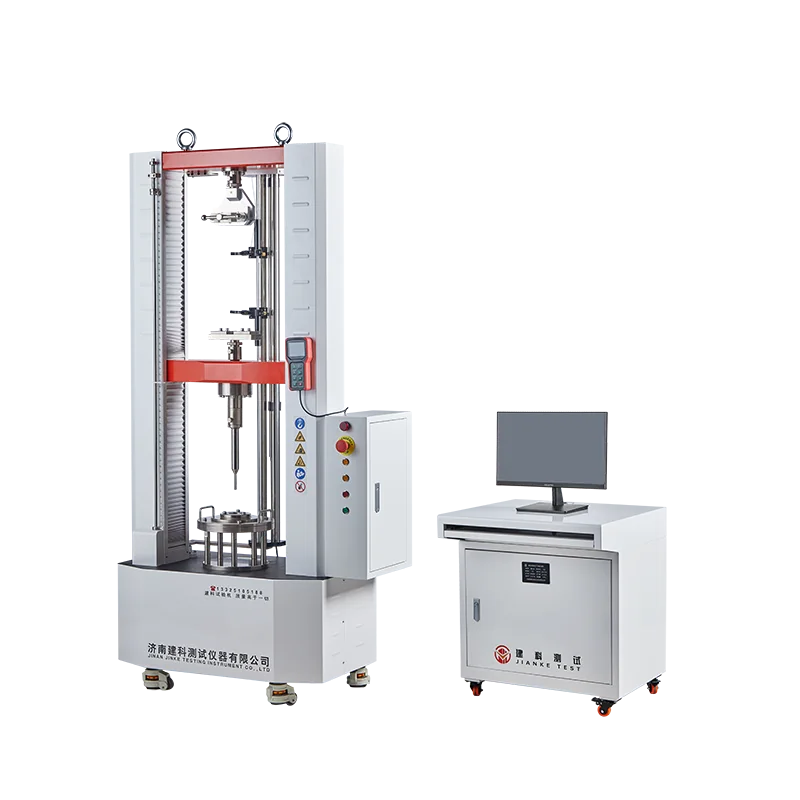

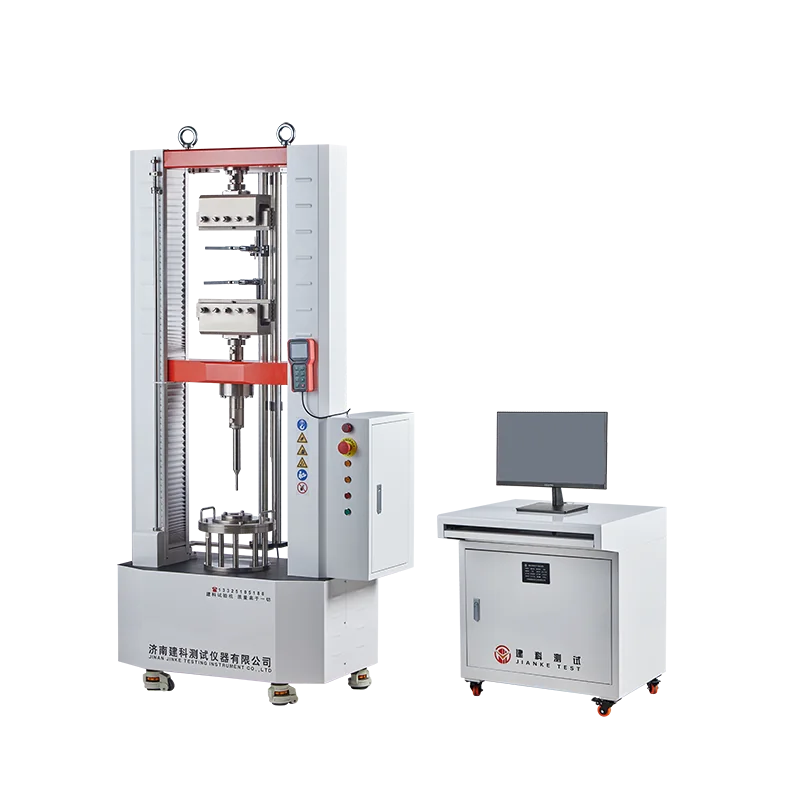

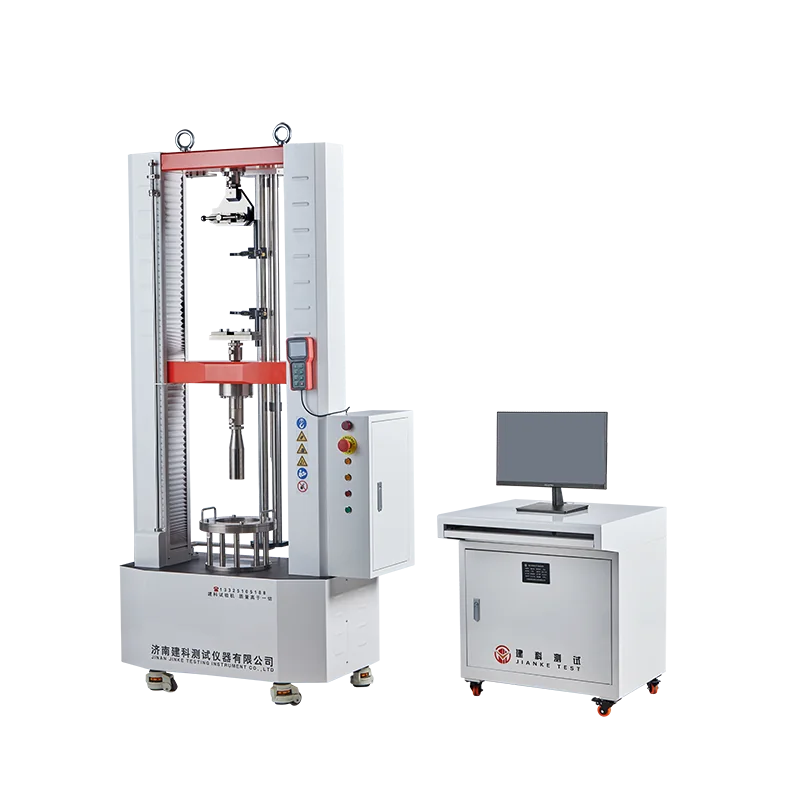

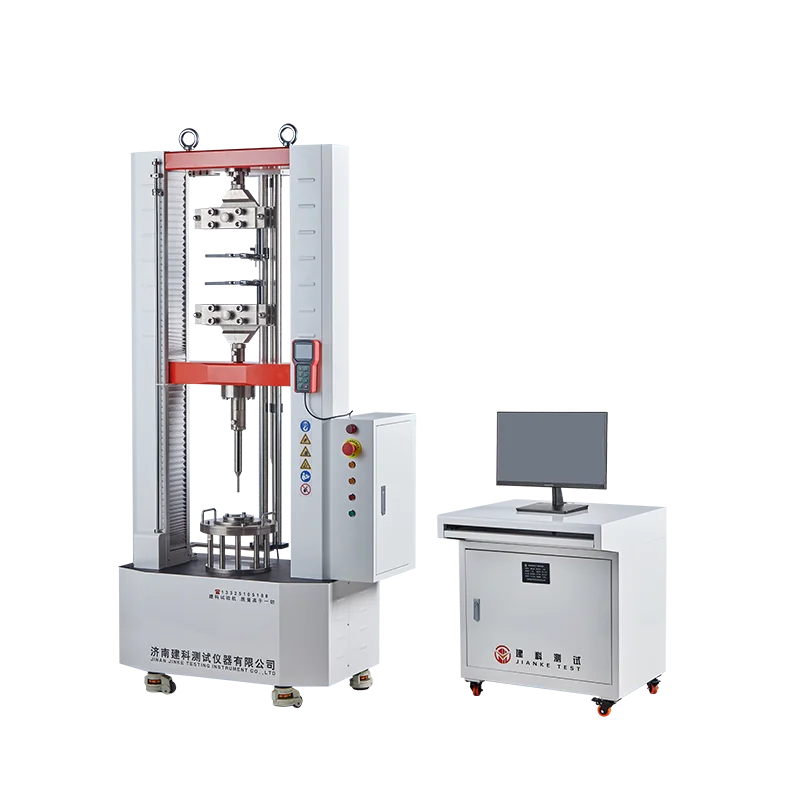

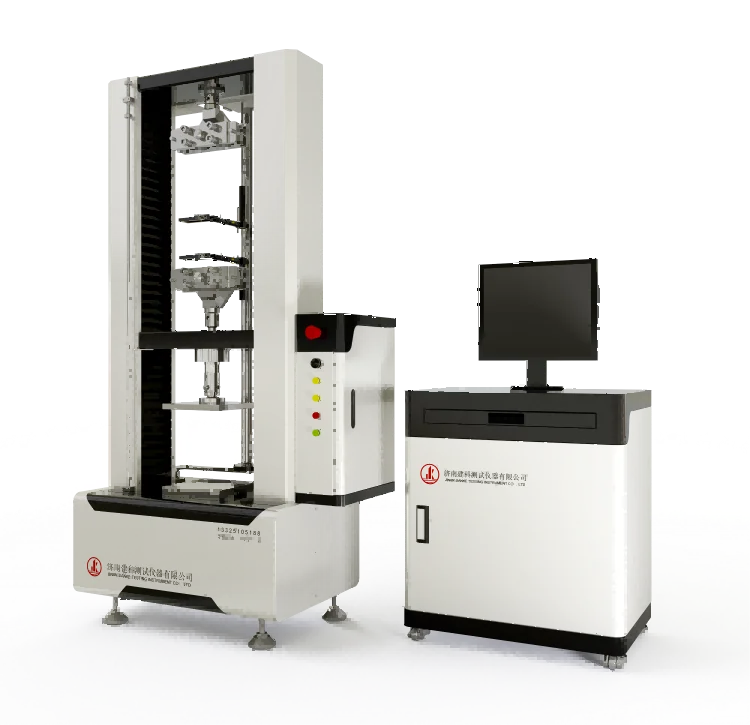

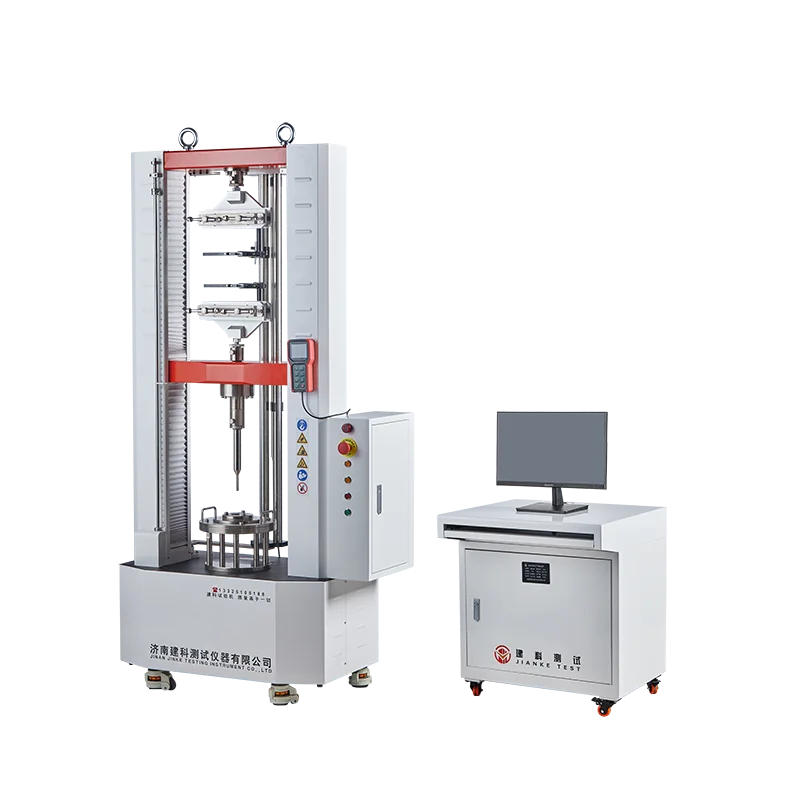

产品名称：微机控制土工材料试验机
产品型号：WDW-20T/WDW-50T
产品功能：用于各种土工布、土工膜、土工网格布等土工合成材料的力学性能测试，土工布接缝/接缝宽条拉伸试验、条带拉伸试验、粘结点极限剥离力试验、梯形撕裂强度试验、CBR顶破强度试验、穿刺强度、断裂力、拉伸强度、顶压力、顶破强度、位移、顶破位移、预紧伸长率、最大载荷伸长率、2%伸长率、5%伸长率、公称伸长率、割线模量、平均值和变异系数、拉伸蠕变、拉伸蠕变断裂。
依据标准：
GB/T 16491电子万能试验机
GB/T 2611通用技术要求试验机
JJG 139 拉伸、压缩、万能试验机
JJG 475 电子万能试验机
GB/T 15788 土工合成材料宽条拉伸试验方法
GB/T 17638 土工合成材料短纤针刺非织造土工布
GB/T 17641 土工合成材料裂膜纱机织土工布
JT/T 992.1 公路工程土工合成材料丙纶短纤针刺非织造土工布
JT/T 992.2 公路工程土工合成材料聚酯玻纤非织造土工布
JT/T 925.1 公路工程土工合成材料钢塑网格
JT/T 1087.1 公路工程土工合成材料排水材料复合排水网
JT/T 1124.1公路工程用土工合成防水材料 塑料止水带
JT/T 736 混凝土工程透水模板布
GB/T 50290 土工合成材料应用技术规范
GB/T 16989 土工合成材料接缝/缝宽拉伸试验方法
GB/T 35752 经编复合土工布
GB/T 13763土工合成材料梯形撕裂强度
GB/T 17643 土工合成材料聚乙烯土工膜
GB/T 14800 土工合成材料静态爆破试验（CBR法）
GB/T 19470 土工合成材料塑料土工网
GB/T 17690 土工合成材料塑料扁丝机织土工布
GB/T 21825玻璃纤维土工格栅
GB/T 17689土工合成材料塑料土工格栅
SL235土工合成材料试验规程
JTG E50公路工程土工合成材料试验规程
JTG E51公路工程无机粘结剂稳定材料试验规程
JT/T 776.3公路工程玄武岩纤维及其制品玄武岩纤维土工格栅
JT/T 818玻璃纤维土工格栅拉伸夹具
JTJ 239 水运工程土工合成材料应用技术规范
JT/T 513 公路工程土工合成材料土工网
未详细列出，可随意添加
高强度光轴将上横梁与工作台面固定，形成高刚性门架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+ 简单的螺母锁紧，操作方便；
增加引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制试验过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有滚轮/可调调平脚，方便设备放置和后期调整；
模块化电气控制箱，方便故障排除；
试验力过载保护，安全限位保护，过流过压保护，指示灯操作状态提示，语音操作提示，并设计急停开关；
1 | 最大测试力 | 20KN 或 50kN |
2 | 测试机器精度类 | 0.5class |
3 | 负载测量范围 | 0.4%～100%FS |
4 | 相对指示错误 | ±0.5% |
5 | 测试力分辨率 | 1/±500000FS（在整个范围内保持不变） |
6 | 变形测量范围 | 0.2%～100% |
7 | 强制控制速率范围 | 0.005%～5%FS/S |
8 | 强制控制速率精度 | 汇率<0.05%FS在此速度下，±1%在设定值内； 速率≥0.05%FS按照此速率，±0.5%设定值内； |
9 | 变形率范围 | 0.005～5%FS/s； |
10 | 变形率精度 | 速率<0.05%FS/s设定值时±1%最大； 比率≥0.05%FS/s设定值时±0.5%最大值； |
11 | 位移速度范围 | 0.01～600mm/min |
12 | 位移速度精度 | 设定值的±0.2%最大； |
13 | 恒定力、变形和位移控制范围 | 0.5%～100%FS |
14 | 恒力、变形和位移控制精度 | 设置值≥10%FS何时，设置值±0.5%最大 设置值<10%FS设定值的时±1%最大值 |
15 | 最大列间距 | 450mm |
16 | 十字头最大旅行 | 800mm |
17 | 大变形测量范围 | 10-800mm |
18 | 电源 | ～220V±10% 50Hz（可靠接地）必填） |
19 | 机器功率 | 750W |
20 | 主机尺寸（L × 宽 × 高） | ≈760x450x1800mm |
21 | 控制柜尺寸(长×宽×高) | ≈350kg |
22 | 控制柜重量 | ≈30公斤 |
