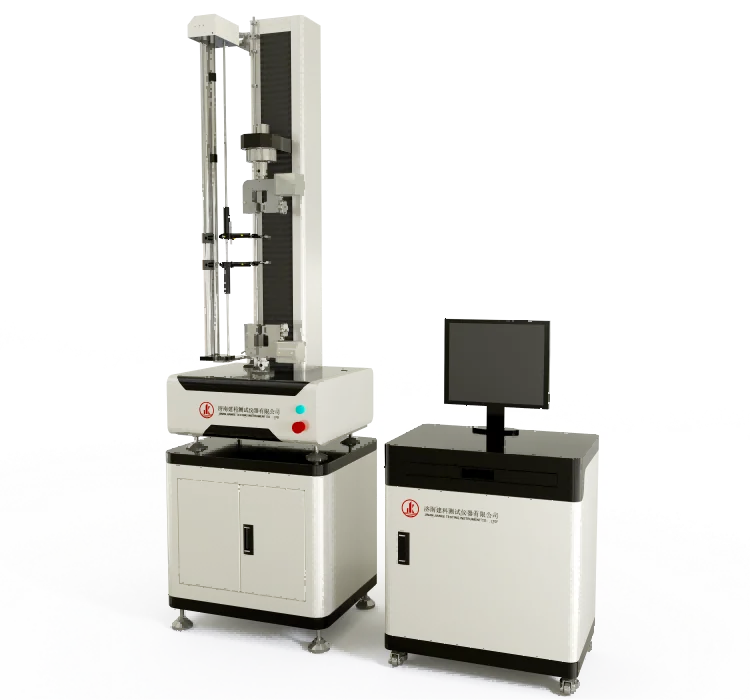

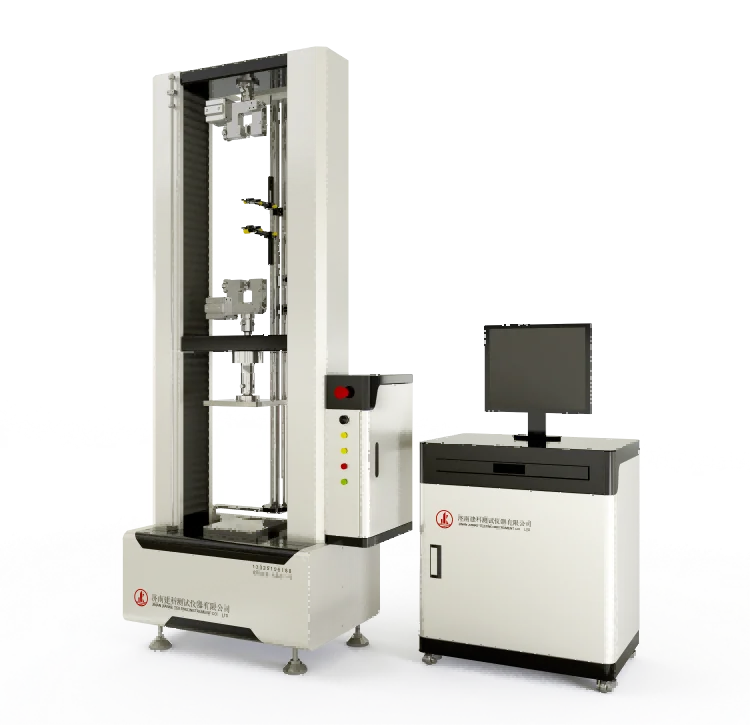

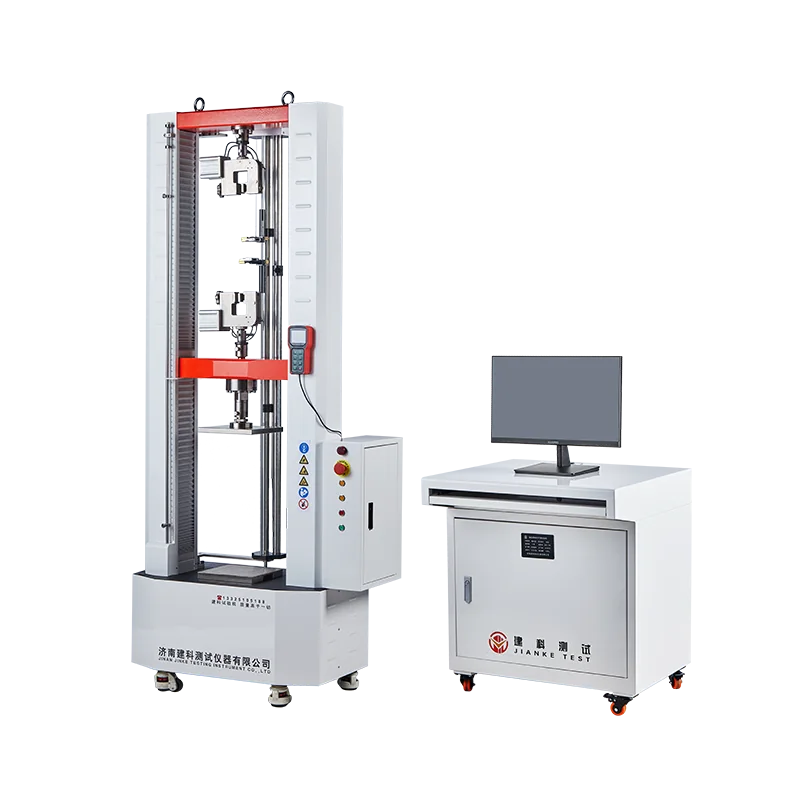

产品名称： 微机控制防水卷材拉伸能量试验机气动夹紧
产品型号：WDW-5G
产品功能：用于测试各种防水卷材的拉伸性能、撕裂性能（钉杆法）、最大峰值拉力、第二峰值拉力、最大峰值伸长率、第二峰值伸长率、接缝剥离强度、接缝撕裂强度、拉伸强度、断裂伸长率、恒拉应力、恒应力伸长率、屈服点拉应力、屈服点伸长率、断裂永久变形。
GB/T 16491 电子万能试验机
GB/T 2611 试验机通用技术要求
JJG 139 拉伸、压力和万能试验机
JJG 475电子万能试验机
GB/T 328.1～27 建筑防水卷材试验方法
GB 18242 弹性体改性沥青防水卷材
GB 18243 塑性体改性沥青防水卷材
GB 18967 改性沥青聚乙烯防水卷材
GB/T 14686 石油沥青玻璃纤维防水卷材
GB/T 23457 预铺/湿铺防水卷材
GB 12952 2011 聚氯乙烯防水卷材
GB 12953 氯化聚乙烯防水卷材
GB 27789 热塑性聚烯烃（TPO）防水卷材
GB/T 18173.1～4 高分子防水材料
JC/T 504 铝箔石油沥青防水卷材
JT/T 536 道路桥梁塑性体（APP）沥青防水卷材
JC/T 645 三元丁基橡胶防水卷材
JC/T 684 氯化聚乙烯橡胶共混防水卷材
JC/T 690 沥青复合轮胎柔性防水卷材
JC 840自粘橡胶沥青防水卷材
JC 898 自粘聚合物改性沥青聚酯轮胎防水卷材
JC/T 974 道路桥梁改性沥青防水卷材
未详细列出，可随意添加
高强度光轴固定上梁与工作台面，形成高刚性门式框架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+简单的螺母锁紧，操作方便；
增设引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制测试过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有轮子/可调调平脚，方便设备放置和后期调节；
模块化电气控制箱，方便故障排除；
试验力过载保护、安全限位保护、过流过压保护、指示灯操作状态提示、语音操作提示、急停开关；
采用气动夹紧，输出压力可调，操作方便；
|
1 |
负载传感器最大测试力 |
标准5KN（50KN选择以下一项） |
|
2 |
测试机器精度等级 |
0.5class |
|
3 |
负载测量范围 |
0.4%-100%FS（0.5class） |
|
4 |
相对指示错误 |
±0.5%（0.5class） |
|
5 |
测试力分辨率 |
1/±500000F.S（整个范围内恒定） |
|
6 |
变形测量范围 |
0.2%-100% |
|
7 |
强制控制速率范围 |
0.005%-5%FS/S |
|
8 |
力控速率精度 |
比率 <0.05%FS在此比率下，±1%在设定值内； 速率 ≥0.05%FS在此速率下，±0.5%在设定值内； |
|
9 |
变形率范围 |
0.005～5%FS/s； |
|
10 |
变形率精度 |
速率<0.05%FS/s时，设定值±1%最大值； 速率≥0.05%FS/s时，设定值±0.5%最大值； |
|
11 |
最大位移率 |
600毫米/分钟； |
|
12 |
位移速度精度 |
设定值±0.2%最大值； |
|
13 |
恒定力、变形和位移控制范围 |
0.5%-----100%FS |
|
14 |
恒力、变形和位移控制精度 |
设定值≥10%FS时，设定值±0.5%最大值 设定值<10%FS时，设定值的±1%最大值 |
|
15 |
最大列间距 |
450mm |
|
16 |
十字头最大行程 |
1100mm |
|
17 |
大变形测量范围 |
10-1000mm |
|
18 |
电源 |
～220V±10% 50Hz（需可靠接地） |
|
19 |
电机电源 |
750W |
|
20 |
主机尺寸（长×宽×高） |
≈760x450x2100mm |
|
21 |
控制柜尺寸（长 × W × H） |
≈700*600*750mm |
|
22 |
主要单位字重 |
≈350kg |
|
23 |
控制柜重量 |
≈30公斤 |
