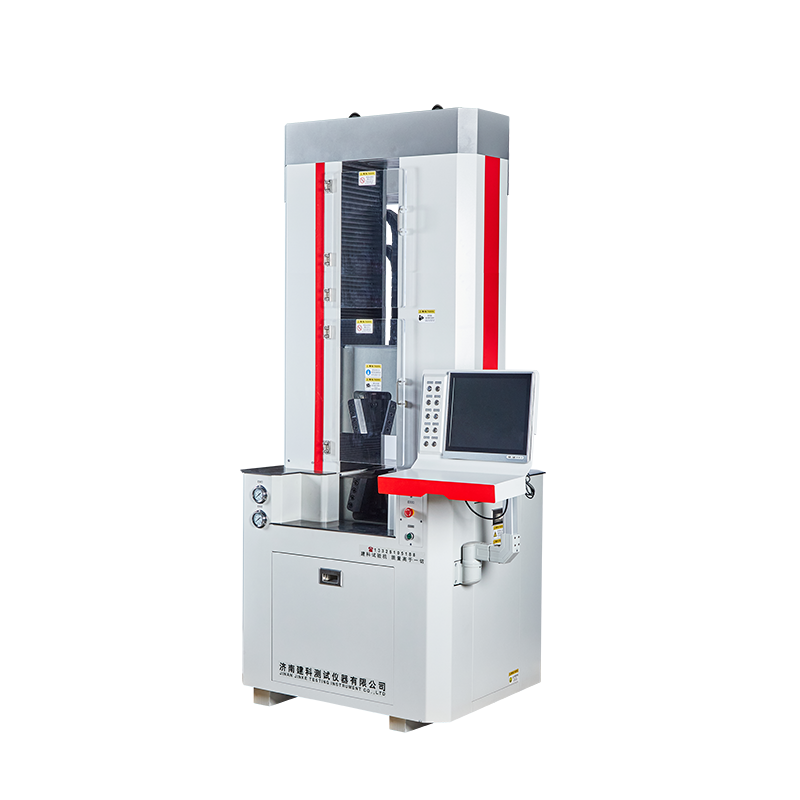

产品名称：电液伺服液压万能试验机
产品型号：WAW系列
产品功能：本试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验。配备相应夹具，可对其他类型试件进行拉伸、压缩、弯曲、剪切、挠曲等试验。
依据标准：
GB/T 2611 试验机通用技术条件
GB/T 16826 电液伺服万能试验机
JJG 1063 电液伺服万能试验机
GB/T 228 金属拉伸试验方法标准
GB/T 228 金属材料室温拉伸试验方法
GB 1499.2 钢筋混凝土用钢材第2部分热轧带肋钢筋
GB 1499.1 钢筋混凝土用热轧圆钢
JGJ 107 钢筋机械连接技术规程
JGJ/T 27 钢筋焊接接头标准试验方法
未详细列出可添加于将会
机器结构：主机、伺服油源、测控计算机一体化设计，具有占地面积小等特点；
测控系统：由油箱、伺服油泵、控制阀组、传感器、伺服控制器及控制软件、计算机等组成，控制精度高，可靠性好；
伺服油泵：由伺服电机和高压油泵组成，具有响应速度快、调速范围宽、噪音低等特点。等;
间隙调节：采用两侧液压双向油缸调节间隙。与传统的梯形螺杆传动相比，具有调节速度快的优点，大大提高了检测效率；
减震系统：设备配备强大的减震系统，无需基础或固定。具有样品破碎后无振动的优点，避免了实验室的重新建设；
测试精度：主机结构件采用精密加工中心加工，伺服液压控制系统分布式流量，高精度轮辐式传感器测力，保证整机0.5级测试精度，优于国家标准；
简单：下拉伸、上压缩的结构大大方便了金属材料的拉伸测试；
噪音：品牌选用超静音油泵，伺服电机控制，运行时几乎无噪音，提高用户体验；
试件夹紧方式：采用液压夹紧方式，操作方便；
安全防护：拉压空间配置高韧性防护网，安全美观；
设备就位：设备底部设有叉车空间，方便定位和后期调整。上横梁可降低高度，设备轻松通过2米高度限制；
设备维护：开放式横梁钳口座，维护操作方便，设备底部设有排油口，方便后期更换液压油。工厂配备大功率工业级吸尘器，测试完成后即可进行清洁；
序号 | 规格型号 | WAW-100 | WAW-300 | WAW-600 | WAW-1000 | WAW-2000 |
1 | 最大试验力 （kN） | 100 | 300 | 600 | 1000 | 2000 |
2 | 力/地震/变形测量范围 | 1%-100%FS | ||||
3 | 力/地震/变形分辨率 | 1/500000FS | ||||
4 | 力/地震/变形示值准确度 | ≤±0.5% | ||||
5 | 力等速率控制范围 （FS/s） | 0.01%～3% FS | ||||
6 | 等速地质控制范围 （毫米/分钟） | 0.5～400 | 0.5～400 | 0.5～350 | ||
7 | 应变等速率控制范围 （/s） | 0.00003-0.0005 | ||||
8 | 速度控制精度 | ≤±2%设定值 | ||||
9 | 最大上升速度 （毫米/分钟） | 400 | 400 | 350 | 250 | 350 |
10 | 最大下降速度 （mm/min） | 700 | 700 | 700 | 650 | 650 |
11 | 拉伸试验空间 （mm） | 50-650 | 50-650 | 100-650 | 200-800 | 250-1050 |
12 | 压缩试验空间 （mm） | 10-610 | 10-610 | 10-610 | 10-610 | 5-805 |
13 | 拉伸试样夹紧方式 | 液压 | ||||
14 | 扁试样夹持厚度 （mm） | 0-20 | 0-30 | 0-50 | ||
15 | 圆试样夹持直径 （mm） | ￠6-￠22 | ￠10-￠30 | ￠13-￠40 | ￠16-￠60 | ￠20-￠70 |
16 | 两侧支柱间距 （mm） | 375 | 375 | 375 | 375 | 420 |
17 | 整机电压 | AC220V±10% | 380V | |||
18 | 电机功率（kW） | 2.3 | 2.3 | 3 | 3 | 5 |
19 | 主机长宽外形尺寸 （mm） | 910×700 | 1040×770 | 1250×880 | 1610×1170 | |
20 | 主机高度（mm） | 2080 | 2080 | 2100 | 2300 | 2940 |
21 | 主机重量（kg） | 1400 | 1400 | 1700 | 2500 | 5100 |
