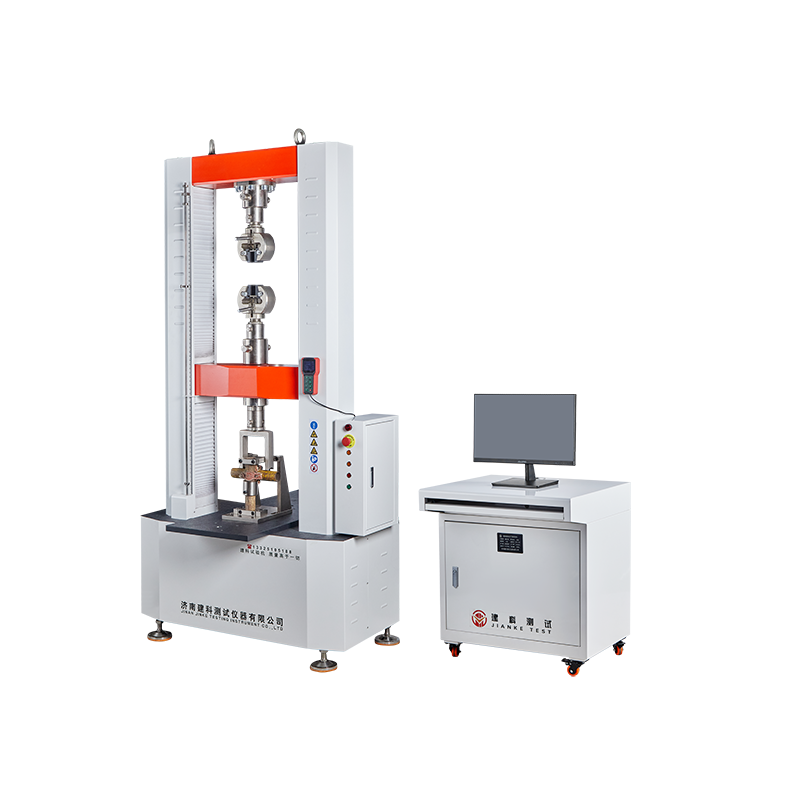

产品名称：微机控制钢管脚手架扣件试验机
产品型号：WDW-200K
产品功能：碗扣钢管脚手架、轮扣、盘式、卡式脚手架、直角扣件、旋转扣件、对接扣件、底座等进行防滑、抗破坏、扭转刚度、拉伸、压缩等力学性能检测；上碗扣强度、下碗扣焊接强度、横杆接头强度、横杆接头焊接强度、可调支撑抗压强度等力学性能检测；承插式圆盘扣销针拔出力测试；紧固件零部件（立杆、顶杆、斜杆、支撑、可调底座、可调支撑、碗扣节点）力学性能试验
依据标准：
GB/T 16491电子万能试验机
GB/T 2611试验机通用技术条件
JJG 139拉力、压力和万能试验机
JJG 475电子万能试验机
GB 15831钢管式脚手架扣件
GB 24911 杯式钢管脚手架构件
GB/T 16491 电子万能材料试验机
JG/T 503 承插式盘式钢管支撑构件
未详细列出，可随意添加
高强度光轴将上横梁与工作台面固定，形成高刚性门架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+ 简单的螺母锁紧，操作方便；
增加引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制试验过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有滚轮/可调调平脚，方便设备放置和后期调整；
模块化电气控制箱，方便故障排除；
试验力过载保护，安全限位保护，过流过压保护，指示灯操作状态提示，语音操作提示，并设计急停开关；
1 | 最大试验力 | 200kN |
2 | 试验机级别 | 0.5级 |
3 | 负荷测量范围 | 0.4%～100%FS |
4 | 示值相对误差 | ±0.5% |
5 | 试验力分辨力 | 1/±500000FS（全程分辨力不变） |
6 | 变形测量范围 | 0.2%～100% FS |
7 | 力控速率调节范围 | 0.005%～5%FS/S |
8 | 力控速率控制精度 | 速率＜0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内； |
9 | 变形速率调节范围 | 0.005～5%FS/s； |
10 | 变形应变控制精度 | 厚度<0.05%FS/s时，为设定值的±1%以内； 厚度≥0.05%FS/s时，为设定值的±0.5%以内； |
11 | 最大脉搏 | 500mm/min； |
12 | 淋巴结宽度控制精度 | 为设定值的±0.2%以内； |
13 | 恒力、恒变形、恒河控制范围 | 0.5%～100%FS |
14 | 恒力、恒变形、恒控制精度 | 设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 |
15 | 有效试验跨度 | 600mm |
16 | 测试空间 | 800mm |
17 | 电源电压 | 220V±10% 50Hz（须可靠接地） |
18 | 机器功率 | 2200W |
19 | 主机尺寸（长*宽*高） | 1150*600*2300mm |
20 | 测控柜尺寸（长*宽*高） | 700x600x750mm |
21 | 主机重量 | 约1500kg |
22 | 控制柜重量 | 约30公斤 |
