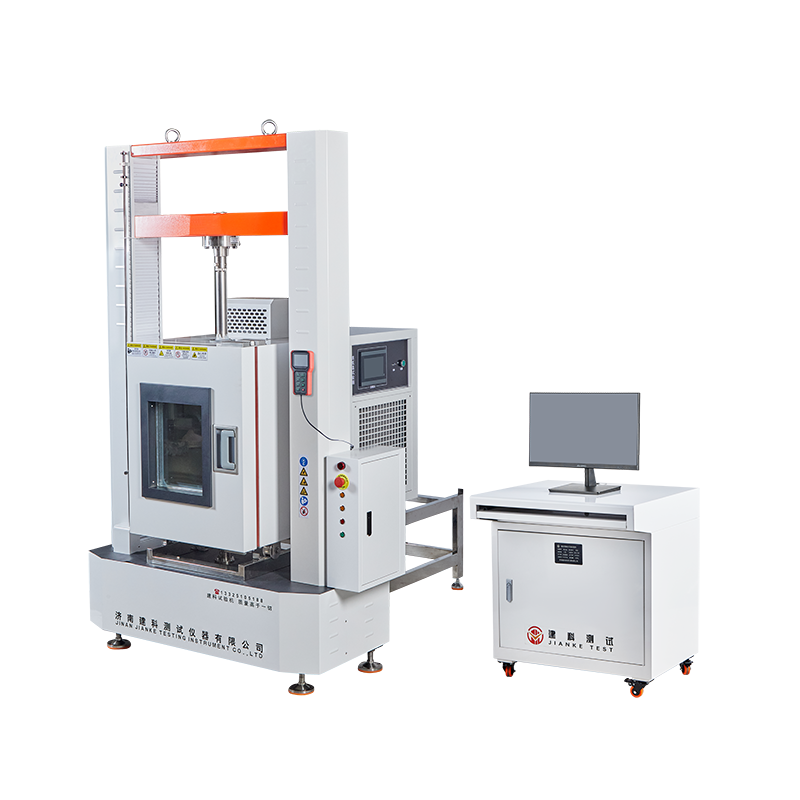

产品名称：微机控制铝合金绝缘型材高低温试验机
产品型号：WDW-50GDW
产品功能：适用于铝合金及铝型材的拉伸试验、压缩试验、弯曲试验、铝合金绝缘型材横向拉伸试验、纵向剪切试验、扭转试验等
依据标准：
GB/T 16491电子万能试验机
GB/T 2611 试验机通用技术条件
JJG 139 拉伸、压缩、万能试验机
JJG 475 电子万能试验机
GB/T 28289 铝合金绝缘型材综合性能试验方法
GB/T228.1 金属材料拉伸试验
GB/T7314 金属材料室温压缩试验方法
GB/T232 弯曲试验方法金属材料
GB 5237.1铝合金建筑型材第1部分基材
GB 5237.2阳极氧化型材第2部分
GB 5237.3电泳漆型材第3部分
GB 5237.4粉末喷涂型材第4部分
GB 5237.5氟碳漆喷涂型材第5部分
GB 5237.6铝合金建筑型材第5部分6
GBT 3880.1～3 一般工业铝及铝合金板带材
GBT 5237.1～6 铝合金建筑型材
未详细列出，可随意添加
高强度光轴将上横梁与工作台面固定，形成高刚性门架主机：
伺服电机+减速机+同步带+皮带轮+精密无间隙滚珠丝杆的传动结构实现横梁的上下运动，测试过程通过测控软件实现：
高精度辐条/S型力传感器，测力精度0.5级；
多种完善的测试治具，销钉连接+ 简单的螺母锁紧，操作方便；
增加引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置多种检测方法标准，自动控制试验过程，数据可保存和导出，可连接多个联网公司；
主机底部设计有滚轮/可调调平脚，方便设备放置和后期调整；
模块化电气控制箱，方便故障排除；
试验力过载保护，安全限位保护，过流过压保护，指示灯操作状态提示，语音操作提示，并设计急停开关；
1 | 传感器最大试验力 | 50KN |
2 | 试验机级别 | 0.5级 |
3 | 负荷测量范围 | 0.4%-100%FS |
4 | 示值相对误差 | ±0.5% |
5 | 试验力分辨力 | 1/±500000F.S（全程分辨力不变） |
6 | 变形测量范围 | 0.2%-100% |
7 | 力控速率调节范围 | 0.005%-5%FS/S |
8 | 力控速率控制精度 | 速率 <0.05%FS时，为±1%设定值以内； 速率 ≥0.05%FS时，为±0.5%设定值以内； |
9 | 变形速率调节范围 | 0.005～5%FS/s； |
10 | 变形应变控制精度 | 厚度<0.05%FS/s时，为设定值的±1%以内； 厚度≥0.05%FS/s时，为设定值的±0.5%以内； |
11 | 最大脉搏 | 500mm/min； |
12 | 地震精度控制精度 | 为设定值的±0.2%以内； |
13 | 恒力、恒变形、恒地质控制范围 | 0.5%-----100%FS |
14 | 恒力、恒变形、恒流程图控制 | 设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 |
15 | 有效试验跨度 | 800mm |
16 | 横梁最大移动距离 | 1200mm |
17 | 电源 | ～220V±10% 50Hz（须可靠接地） |
18 | 电机功率 | 750W |
19 | 主机尺寸（长*宽*高） | ≈1100x600x2200mm |
20 | 控制柜尺寸（长*宽*高） | ≈700*600*750mm |
21 | 高低温试验箱温控范围 | -40℃～150℃ |
22 | 高低温试验箱温控精度 | ±0.1℃ |
23 | 高低温试验箱内胆尺寸 | ≈390*300*580mm |
24 | 主机重量 | ≈800kg |
25 | 控制柜重量 | ≈30kg |
26 | 高低温试验箱重量 | 约200kg |
